Gázemelő henger: méretezés, kiválasztása, telepítés és csendes teljesítmény az ülőhelyekhez és a szekrényekhez

Állítható gázemelő henger irodai székhez : Ergonómia, biztonság és precíz beállítás

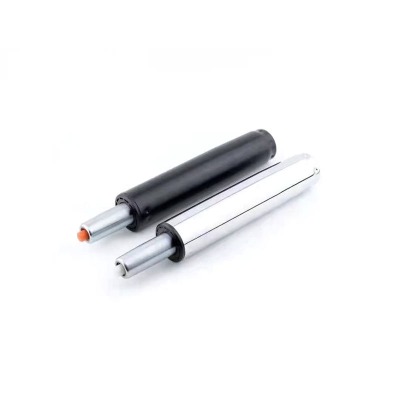

A gázemelő henger – amelyet néha gázrugónak vagy pneumatikus oszlopnak neveznek – egy zárt eszköz, amely sűrített nitrogénben tárolja az energiát, és egy kis belső szeleppel szabályozza a mozgást. Az irodai ülőhelyeken a állítható gázemelő henger irodai székhez lehetővé teszi a sima magasságváltást, miközben támogatja a felhasználó súlyát, így a testtartás milliméteres pontossággal tárcsázható. A fogantyú meghúzásakor a szelep rövid időre kinyílik, és lehetővé teszi a nyomás kiegyenlítését a dugattyúban, lehetővé téve az ülés mozgását; a fogantyú elengedésekor a szelep bezárul és a kiválasztott pozíció megmarad. Ez az egyszerű mechanizmus megfelelő méret esetén kiküszöböli a „sodródást” a nap folyamán, és megakadályozza a hát alsó részét kifárasztó, megrázó végpontokat.

Ergonómikus célok és miért fontosak?

Az elsődleges cél az, hogy a felhasználót úgy helyezze el, hogy a combjai nagyjából párhuzamosak legyenek a padlóval, a lábak laposan feküdjenek, és a könyökök közvetlenül az íróasztal felülete felett lebegjenek, amikor a vállak ellazulnak. Ha széles populációra szeretné elérni ezeket a célokat, válasszon olyan ütést, amely elég hosszú ahhoz, hogy alacsonyabb és magasabb felhasználókat is kiszolgáljon, valamint olyan erőosztályt, amely egyensúlyba hozza a felhasználó, az ülés és a mechanizmus együttes tömegét. A túl erős henger ellenáll a süllyedésnek, és felfelé „lebeghet”, amikor a felhasználó részlegesen súlytalanítja az ülést; a túl gyenge henger akkor is lassan süllyed, ha a fogantyút nem húzzák. Bármelyik hiba állandó mikrobeállításokat kényszerít ki, és növeli a fáradtságot a hosszú műszakok során.

Kulcskiválasztási paraméterek

• Stroke — a minimális ülésmagasságtól a maximálisig terjedő távolság; az általános értékek 80-140 mm között mozognak munkaszékeknél és 200 mm-ig a székeknél.
• Minimális és maximális hossz — annak meghatározása, hogy a legalacsonyabb és legmagasabb pozíció illeszkedik-e az asztal geometriájához anélkül, hogy a felhasználót vállrándításba szorítaná, vagy lábát lógatná.
• Erő osztály — a belső nyomás, amely beállítja, hogy a szék milyen könnyen emelkedjen fel, és milyen szilárdan tartsa a kar elengedésekor.
• Interfész geometriája — az alap kúpos mérete és a mechanizmus kúp mérete; ellenőrizze, hogy elkerülje az ingadozást vagy a nem megfelelő ülést.
• Szelep tapintása és csillapítása – a sima mérés lehetővé teszi a fokozatos ereszkedést lépésszerű mozgás vagy ugrálás nélkül a végállásoknál.

Telepítés, üzembe helyezés és biztonság

A henger behelyezése előtt tisztítsa meg az illeszkedő kúpokat, hogy biztosítsa a biztonságos, recsegésmentes illeszkedést. Először helyezze be az oszlopot az alapba, majd igazítsa a szék mechanizmusát a dugattyúkúphoz, és nyomja meg erősen; a tömítések védelme érdekében kerülje a rúdvég kalapálását. Jutalék a szék teljes megtételével egy reprezentatív felhasználóval: ha az ülés magától felemelkedik a kar elengedésekor, válasszon alacsonyabb erőosztályt; ha elsüllyed, lépj egy osztállyal. Tanítsd meg a felhasználókat, hogy enyhén tehermentesítsék az ülést, miközben működtetik a kart a simább mozgás és a hosszabb szelepélettartam érdekében. Minden palackot tömített nyomástartó edényként kezeljen – ne szúrja ki, ne törje össze, és ne tegye ki magas hőhatásnak.

Gyors ellenőrzőlista a megfelelő illeszkedéshez

• Az ülésmagasság lefedi a felhasználók tervezett százalékos körét.
• A mozgás sima, csúszás vagy „bevágások” nélkül.
• Több ciklus után nincs ingadozás az alapnál vagy a mechanizmus interfészénél.
• Az ütés vége inkább tompított, mint hirtelen.

Nagy teherbírású gázemelő henger csere : Terhelési besorolások, tartósság és frissítési lehetőségek

Súlyosabb felhasználókkal, 24 órás személyzettel vagy gyakori megosztással rendelkező környezetben a nagy teherbírású gázemelő henger csere jelentősen meghosszabbíthatja az élettartamot. A szabványos egységekhez képest a nagy teherbírású hengerek jellemzően vastagabb nyomócsöveket, nagyobb átmérőjű rudakat használnak a kihajlás elleni védelem érdekében, valamint a nagyobb terheléshez és több ciklushoz kialakított tömítéseket. A fejlesztés célja nem egyszerűen az erő növelése; célja, hogy fenntartsa a szabályozott mozgást és az állandó tartóerőt a valós körülmények szélesebb spektrumában, beleértve a hőmérsékleti ingadozásokat és az egyenetlen padlón való dőlésből vagy borulásból származó oldalterhelést.

Ahol a nehéz teherbírás kifizetődik

• Megosztott munkaállomások, ahol a székeket naponta több tucatszor állítják meg.
• Ipari terek porral és hőmérséklet-ingadozással, amelyek felgyorsítják a tömítések kopását.
• Olyan helyzetekben, amikor a felhasználók gyakran előrehajolnak vagy a szélen ülnek, ami növeli az oldalterhelést.

Standard vs Heavy Duty – Narratív összehasonlítás

A szabványos henger könnyebb és olcsóbb, és gyakran kissé könnyebben működtethető kis terhelés mellett; azonban nagy statikus vagy dinamikus terhelések esetén fokozatos süllyedést mutathat, vagy hamarabb ingadozhat, ahogy a felületek kopnak. A nagy teherbírású henger ellenáll a kúszó ereszkedésnek, több ciklus után is lineárisan tartja a mozgást, és egyenes marad oldalsó terhelés alatt is, bár elöl több súlyt és költséget is jelenthet. Ha a székeket könnyebb, egyszemélyes felhasználókhoz rendelik, a standard egységek gazdaságosak lehetnek; ha a székeket összegyűjtik vagy éjjel-nappal használják, a nagy teherbírású opció általában alacsonyabb teljes birtoklási költséget eredményez, mivel a cserék és az állásidő csökken.

Frissítési tippek

• Illessze a kúpos és a teljes hosszt, hogy megőrizze az ülés geometriáját a csere után.
• Dokumentálja az utólagos beszerelés előtti min/max ülésmagasságot, és a beszerelés után ellenőrizze.
• Ha kétségei vannak a két erőosztály között, válassza az alacsonyabbat, és hagyatkozzon a löketre, hogy a legtöbb felhasználót lefedje; a túlzott erő rontja a használhatóságot.

Gázemelő palack mérettáblázata : Méretek, erőosztályok és gyors kiválasztás

Egy tiszta gázemelő henger mérettáblázat csökkenti a találgatásokat azáltal, hogy a használati eseteket geometriához és erőhöz rendeli hozzá. A három alapszám a minimális hossz (tömörítve), a löket (használható út) és a maximális hossz (tömörítve plusz löket). Kombinálja a megfelelő erőosztályúakat, hogy a szék ne emelkedjen fel magától, és ne süllyedjen le a kar elengedésekor. Mivel az alapok és a mechanizmusok növelik a kötegmagasságot, mindig kezeljen minden diagramot kiindulási pontként, és erősítse meg az aktuális széken, hogy elkerülje az alacsonyabb vagy magasabb felhasználók számára kellemetlen szélsőségeket.

Hüvelykujjszabály-leképezés használati eset szerint

• Általános munkaszék: közepes erő, 100-120 mm löket, szerény minimális hossz normál asztalmagassághoz.
• Közös padok: közepes-nagy erő, 120-140 mm löket, hogy szélesebb lakosságot lefedjen.
• Rajzszékek: nagy erő, 160-200 mm lökethossz, lábgyűrűvel párosítva a stabilitás érdekében.
• Kompakt ülés: alacsony erő, 80-100 mm löket és rövid minimális hossz alacsony asztalokhoz.

Szemléltető diagram (Indikatív értékek)

A diagram hatékony használata

1. Kezdje a felhasználói populációval és az asztal magasságával; válasszon egy vonást, amely mindkét végét lefedi.
2. Válasszon egy erőosztályt, amely egyensúlyba hozza a széket egy tipikus felhasználóval; ellenőrizze, hogy nem emelkedik-e fel magától.
3. Ellenőrizze a minimális és maximális hosszt a valódi bútorokhoz képest, hogy elkerülje a szélsőséges térd- vagy vállcsípést.
4. Készítsen egy szék prototípusát, és gyűjtsön visszajelzést, mielőtt a flottáján egységesítené.

Hogyan mérjük a gázemelő henger löketét : Eszközök, módszerek és ellenőrzés

Tudva hogyan kell mérni a gázemelő henger löketét megakadályozza a rendelési hibákat és biztosítja az ergonómiai célok teljesülését. A legmegbízhatóbb módszer a székről való lemérés: rögzítse a zárt hosszt teljesen behelyezett rúddal, majd a nyitott hosszt teljesen kinyújtott rúddal; a különbség az ütés. Ha az eltávolítás nem praktikus, megjelölheti a szabadon lévő rudat a legalacsonyabb és legmagasabb üléshelyzetben, majd megmérheti a jelek közötti távolságot. A legjobb megismételhetőség érdekében használjon konzisztens referenciapontokat (alapkúp-ülés a rúd hegyéhez vagy az adapter vállához), mérje meg kétszer, és átlagolja az eredményeket.

Lépésről lépésre történő eljárás

1. Óvatosan távolítsa el a hengert, óvja a rudat a horpadásoktól és a karcolásoktól.
2. Határozza meg a referenciasíkokat: az alapkúp üléke és a rúd vagy a csatlakoztatott adapter teteje.
3. Mérje meg a zárt hosszt sík felületen enyhe axiális terhelés mellett, hogy biztosítsa a teljes tömörítést.
4. Engedje meg a teljes kiterjesztést, majd mérje meg a nyitott hosszt ugyanazon referenciapontok között.
5. Löket kiszámítása: S = L _nyitva − L _zárva .
6. Jegyezze fel a külső cső és a rúd átmérőjét a merevség és az interfész osztályának megerősítéséhez.

Módszerek összehasonlítása mondatokban

Általában a székről lefelé történő mérés a legpontosabb, mert a mechanizmus nem tudja eltakarni a valódi végállásokat; A széken végzett mérés gyorsabb, de alulértékelheti az utazást, ha a kötések korlátozzák a mozgást. A tolómérők szűkebb tűrést biztosítanak, mint a mérőszalag, de a merev vonalzó megfelelő, ha a méréseket megismétlik. A gyártói adatok beolvasása akkor a leggyorsabb, ha a modellszámok ismertek; azonban a cserék vagy a tervezési módosítások miatt a nyomtatott számok eltérhetnek a kézben lévő alkatrésztől, ezért a tétel megvásárlása előtt célszerű egy fizikai ellenőrzést elvégezni.

Gyakori buktatók, amelyeket el kell kerülni

• Referenciapontok keverése zárt és nyitott mérések között.
• Figyelmen kívül hagyja a veremmagasságot az adapterekből vagy dekoratív burkolatokból.
• A mérés a szelep részlegesen nyitott állapotában történik, ami inkonzisztens értékeket ad.

Csendes gázemelő henger szekrényekhez : Zajforrások, csillapítás és szerelési bevált gyakorlatok

Az esetek és bútorok fedelénél a csendes gázemelő henger szekrényekhez átalakítja az észlelt minőséget azáltal, hogy kiküszöböli a csattanásokat, nyikorgást és fecsegést. A függőleges ülőoszlopokkal ellentétben a szekrényhengerek különböző szögekben működnek, és a löket során változtatnak, ami felerősíti az eltolódást vagy a túlméretezést. A zaj általában három helyről származik: belső turbulencia, amikor a gázsebesség túl magas, alacsony sebességű csúszás a száraz rúdtömítéseknél, és külső rezonancia a tartókban vagy vékony panelekben. Az ellenszer háromszoros – megfelelő erő, így a középlöket sebessége szerény marad, sima szelepek vagy lágy zárás csillapítás a menet végén, és merev rögzítés, amely megakadályozza, hogy a hardver hangadóként működjön.

Tervezési irányelvek a csendes működéshez

• Előnyben részesítse a hosszabb löketet valamivel kisebb erővel a nyitási csúcssebesség csökkentése érdekében.
• Ha lehetséges, rögzítse a rudat zárt helyzetbe, hogy az olaj megkenje a fő tömítést.
• Használjon gömb alakú csapágyakat vagy polimer perselyes forgócsapokat a kis eltolódások nyikorgás nélküli megoldásához.
• Adjon hozzá elasztomer lökhárítókat az érintkezési pontokhoz, hogy felszívja a maradék energiát a végállásnál.
• Merevítse meg a konzolokat, és ellenőrizze a rögzítőelemek forgatónyomatékát 10-20 ciklus után, amikor az anyagok leülepednek.

A zaj tünetei, okai és megoldásai

Ha a mozgás indításkor csipog, a tömítés valószínűleg kiszáradt; a fedél többszöri kerékpározása úgy, hogy a rúd lefelé áll, gyakran visszaállítja a csendet. Ha egy szekrény „kipattan” majdnem teljesen nyitva, akkor valószínűleg túl nagy az erő, vagy a tőkeáttétel a löket késői szakaszában növekszik; a konzolt néhány milliméterrel elmozdítva a nyomatékkar simíthatja a profilt. A mozgás leállása utáni tartós zörgés általában külső – laza csavarok, vékony panelek vagy hardverérintkező –, így a merevítés vagy a tömítés önmagában a henger cseréje nélkül megoldja ezt.

Ellenőrző lista

• Nyitás/zárás ciklusa legalább 20-szor a tömítések rögzítéséhez; értékelje a hangot ezután.
• Győződjön meg arról, hogy nincs interferencia a teljes út során, beleértve a fogantyúkat és a szomszédos paneleket.
• Ügyeljen arra, hogy a forgócsapok ne kapcsolódjanak be szélsőséges szögben; kötés erősíti a zajt és csökkenti az élettartamot.
